EN IEC 60068-2-75

Испытание на удар падающим шариком

Что такое стандарт EN/IEC 60068-2-75

Испытание ударом молотка

Стандарт EN/IEC 60068 предполагает 3 метода испытания на ударопрочность испытуемого объекта с различными степенями жесткости испытания. Он служит для подтверждения механической прочности изделия и предназначен в первую очередь для испытаний электрооборудования. Испытание состоит из стандартизированной процедуры испытания с определенным количеством воздействий на испытуемый объект с определенной энергией удара. Стандарт IEC 60068-2-75 охватывает энергию удара от 0,14 до 50 Дж.

EN 60068-2-75 Таблица размеров ударных элементов

Код IKIK00IK01IK02ИК03ИК04ИК05ИК06ИК07ИК08ИК09ИК10ИК11
Энергия удара (Джоуль)*0.140.200.350.500.701.002.005.0010.0020.0050.00
Высота падения (мм)*5680140200280400400300200400500
Масса (кг)*0.250.250.250.250.250.250.501.705.005.0010.00
Материал*P1P1P1P1P1P1S2S2S2S2S2
R (мм)*1010101010102525505050
D (мм)*18.518.518.518.518.518.5356080100125
f (мм)*6.26.26.26.26.26.2710202025
r (мм)*-------6-1017
l (мм)*Должен быть адаптирован к соответствующей массе
Качающийся молоток*ДаДаДаДаДаДаДаДаДаДаДа
Пружинный молоток*ДаДаДаДаДаДаНетНетНетНетНет
Молоток для свободного падения*НетНетДаДаДаДаДаДаДаДаДа
Спецификации из стандарта EN 60068-2-75
* не защищено в соответствии со стандартом
1. Полиамид 85 ≤ HRR ≤100 Твердость по Роквеллу в соответствии с ISO 2039/2
2. Сталь Fe 490-2 в соответствии с ISO 1052, твердость по Роквеллу HRE 80...85 в соответствии с ISO 6508
EN 60068-2-75 Таблица размеров ударных элементов чертеж прямоугольного объекта с линией и точкой

Как проводится испытание на IK

Проведение испытания на IK

При испытании на IK ударный элемент определенного веса и формы падает с заданной высоты на испытываемую поверхность.

BS EN IEC 60068-2-75 - EN 60068-2-75 Testaufbau Freifallhammer чертеж трубы
Масса ударного элемента М
Акриловая труба
Высота падения h
Образец, проходящий испытания
Плита основания

Калькулятор силы удара

Эта онлайн-утилита вычисляет интересные значения, такие как сила удара, скорость удара, замедление или G-сила ударного элемента, упавшего с определенной высоты на EUT (испытуемое оборудование).

Impact Force Calculator

Параметр

Выберите единицы:
Месса:  kg
Сбрось высоту:  cm
Продолжительность воздействия:    sec

Рассчитанные значения

Энергия удара:     Joules
Скорость при ударе:     m/s
Замедление:    m/s2
Сила воздействия:     Newtons
G-Force:    G

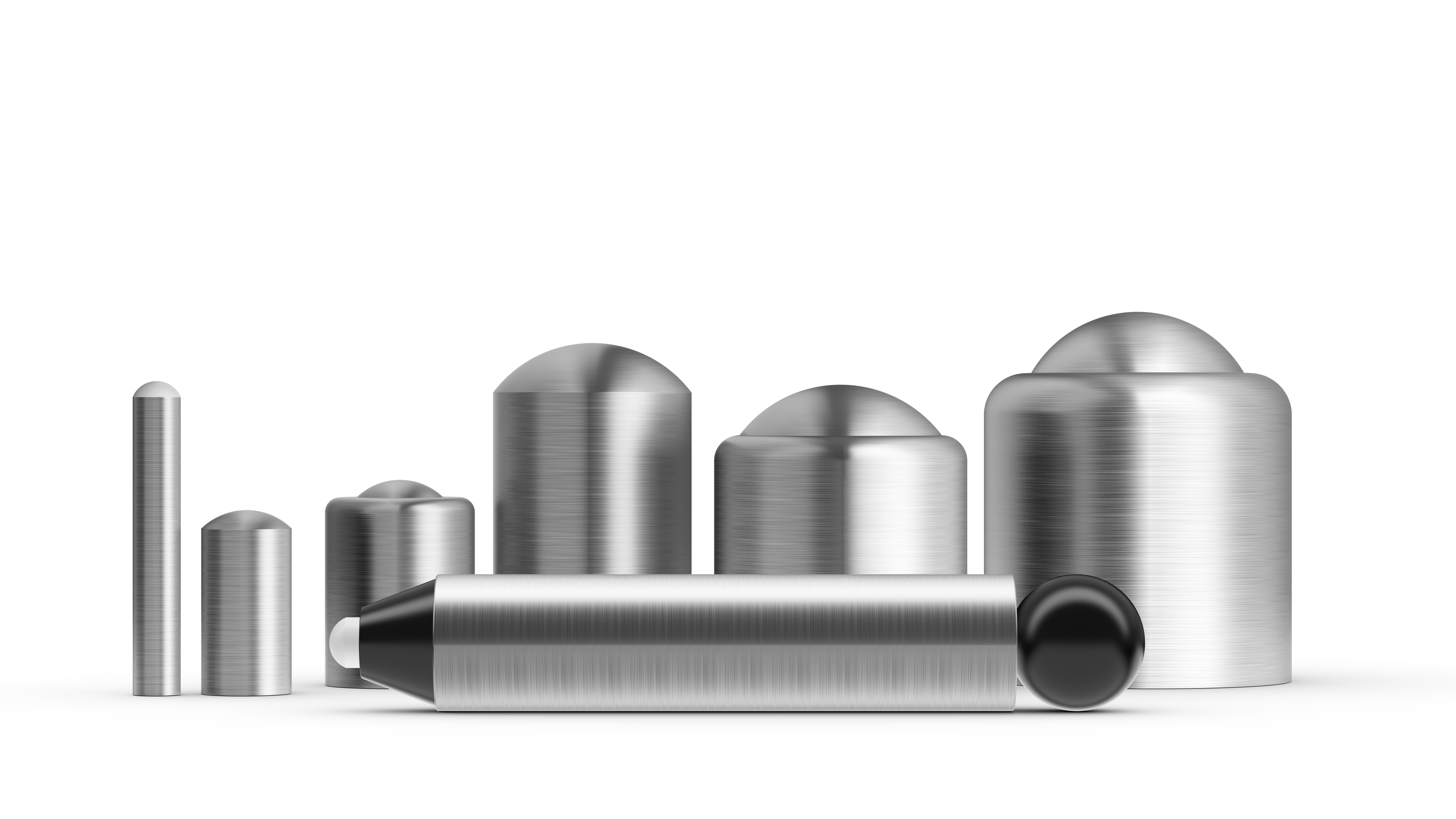

BS EN IEC 60068-2-75 - Что представляют собой ударные элементы, соответствующие стандартам группа металлических предметов с черным маркером
Воспроизводимые результаты

Ударные элементы согласно стандарту EN60068-2-75 являются необходимым условием для воспроизводимых результатов испытаний. Здесь вы можете найти схемы для бесплатного скачивания.

Увеличение энергии удара IK

EN 60068-2-75 высота падения

Энергия J0,140,20,350,50,7125102050
Общая масса кг0,250,250,250,250,250,250,51,75510
Высота падения мм ± 1%5680140200280400400300200400500

Увеличение энергии удара Испытание IK

Классификация IKЭнергия удара (Дж)Прирост энергии (%)
IK000.00
IK010.14
IK020.2042.86 %
ИК030.3575.00 %
ИК040.5042.86 %
ИК050.7040.00 %
ИК061.0042.86 %
ИК072.00100.00 %
ИК085.00150.00 %
ИК0910.00100.00 %
ИК1020.00100.00 %
ИК1150.00150.00 %
